礦用真空磁力啟動器的原理與功能
作者：管理員 發布時間：2019/12/17 17:06:56 點擊率：117869

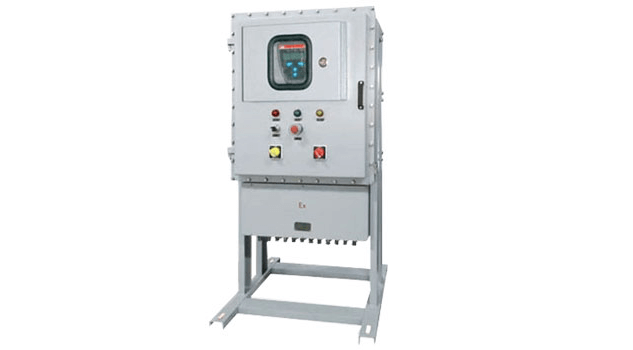

礦用真空磁力啟動器是一種礦山常用的組合電器，主要由隔離換向開關、真空接觸器、熔斷器、繼電保護裝置等原件組成。礦用真空磁力啟動器是一項綜合性很強的交叉技術。
礦用真空磁力啟動器de 工作原理是信號經互感器后送入信號調理電路，再次對信號進行變換、放大、濾波、采樣保持、A/D轉換，送入單片機系統。通過數據的分析、判斷。計算，從而選擇合適的保護方式，驅動跳閘線圈并點亮二極管報警，或進行閉鎖。實現的保護功能有短路、過負荷、斷相、不平衡、過壓?jiǎn)?dòng)頻繁等。通過鍵盤操作可使電動機處于四種運行方式即遠控、近控、聯控等，可通過外部控制按鈕實現電動機的啟動、停止及緊急情況下的急停。上位機可與單片機通信，來查詢各種運行參數，運行狀態及故障信息，可遠方整定參數。當發生故障時，顯示故障類型及狀態，并可追憶。
礦用真空磁力啟動器采用技術先進，功能齊全，性能可靠的單片機作為中央控制單元，對所控制負荷的工作電流、電壓等電器信號進行檢測，運算、分析和邏輯判斷，并實現以下功能：
1.保護功能：短路、過負荷、過壓、欠壓、啟動時間長，觸頭燒結，漏電閉鎖等；
2.控制功能:能夠?qū)崿F(xiàn)電動機的遠控、近控、程控、聯控等運行方式；
3.通訊功能：能實現開關量，狀態量，整定值等的上傳，能實現遠方整定及遙控?zé)簦?/span>
4.測量及顯示功能：能實現電網電壓、負荷電流、有功功率、電度等的測量與顯示；能記錄短路跳閘次數。
礦用真空磁力啟動器de 工作原理是信號經互感器后送入信號調理電路，再次對信號進行變換、放大、濾波、采樣保持、A/D轉換，送入單片機系統。通過數據的分析、判斷。計算，從而選擇合適的保護方式，驅動跳閘線圈并點亮二極管報警，或進行閉鎖。實現的保護功能有短路、過負荷、斷相、不平衡、過壓?jiǎn)?dòng)頻繁等。通過鍵盤操作可使電動機處于四種運行方式即遠控、近控、聯控等，可通過外部控制按鈕實現電動機的啟動、停止及緊急情況下的急停。上位機可與單片機通信，來查詢各種運行參數，運行狀態及故障信息，可遠方整定參數。當發生故障時，顯示故障類型及狀態，并可追憶。
礦用真空磁力啟動器采用技術先進，功能齊全，性能可靠的單片機作為中央控制單元，對所控制負荷的工作電流、電壓等電器信號進行檢測，運算、分析和邏輯判斷，并實現以下功能：
1.保護功能：短路、過負荷、過壓、欠壓、啟動時間長，觸頭燒結，漏電閉鎖等；
2.控制功能:能夠?qū)崿F(xiàn)電動機的遠控、近控、程控、聯控等運行方式；
3.通訊功能：能實現開關量，狀態量，整定值等的上傳，能實現遠方整定及遙控?zé)簦?/span>
4.測量及顯示功能：能實現電網電壓、負荷電流、有功功率、電度等的測量與顯示；能記錄短路跳閘次數。
